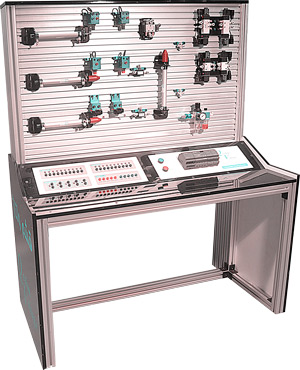

(QV-PNTA)ست آموزشی پنوماتیک

(0 رای‌ها)
نویسنده :

اين مجموعه از دو بخش پنوماتیک و سیستم کنترل تشکیل شده است :



بخش پنوماتیک از انواع سیلندرها و سنسورها تشکیل شده است . کلیه تجهیزات طوری طراحی شده اند که کاربر میتواند به راحتی طراحی را براساس نقشه جديد تغییر داده و فرايندی متفاوت را بر روی مجموعه پیاده سازی کند.  تمامی سیلندرها از نوع پنوماتیک )بادی( بوده و برای تست هر کدام نیاز به پمپ باد می باشد. با توجه به نوع سیلندرها کنار هر سیلندر يک سنسور) نوری ، القايی و.... ( قرار داده شده است. اين سنسورها به سیستم کنترل PLC وصل می شوند و عملکرد هر سیلندر براساس فیدبک دريافتی از سنسورها می باشد .



قابلیت های محصول :

  • قابل استفاده در آزمايشگاه الکترونیک، آزمايشگاه هیدرولیک پنوماتیک، آزمايشگاه مکاترونیک، آزمايشگاه مکانیک، انجام کار تحقیقاتی در حوزه پنوماتیک، دوره های آموزشی الکتروپنوماتیک و پنوماتیک در مجتمع های فنی حرفه ای و...
  • قابلیت اجرای انواع برنامه های الکتروپنوماتیکی
  • ماژولار بودن مجموعه بصورت کامل بطوری که علاوه بر برنامه نويسی، سیم بندی نیز بطور کامل به عهده دانشجوست
  • قابلیت آموزش قطعات پنوماتیکی رايج در صنعت از جمله انواع شیرها، انواع سیلندرها، انواع سنسورها و...
  •  قابلیت کنترل دستی شیرها و حذف تابلوی کنترلی در صورت درخواست کاربر )حالت پنوماتیک دستی (
  •

  •   قابلیت هرگونه تغییر اعم از افزودن يا کاهش تجهیزات درصورت درخواست کاربر
  • دارای چرخ برای انتقال آسان
  • کیفیت بسیار عالی قطعات






مشخصات محصول


نامکدوزن (kg)طول (cm)ارتفاع (cm)
ست آموزشی پنوماتیکQV-PNTA40130160


لیست قطعات و قابلیت های ست

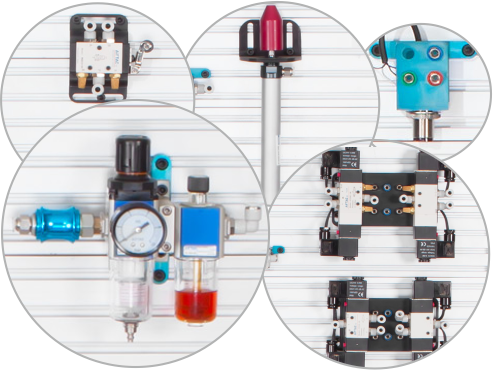

لیست قطعات :


  • جک قلمی
  • شیر 5*3 دوسر مگنت
  • شیر 5*2  دو سر مگنت
  • شیر 5*2 یک سر مگنت (تحریک مکانیکی)
  • سنسور القایی
  • سنسور نوری
  • سنسور نوری
  • میز سیستم کنترل PLC
  • واحد مراقبت
  • شیر تنظیم دبی
  • اتصالات پنوماتیک
  • PLC-kinco- k508
  • 10 ورودی و 10 خروجی
  •



قابلیت ها :

  •  طراحی ساده
  •  سادگی و دقت کنترل
  •  انعطاف پذیری
  •  راندمان بالا
  •  قابلیت ارتقای تعداد ورودی و خروجی به کمک کارت
  •  استفاده از انواع قطعات پنوماتیکی و سنسورهای مفید صنعتی
  •  قابلیت ارتباط با PLC
  •  آموزش انواع سنسورهای کاربردی در صنعت
  •  آموزش مفاهیم کنترل پنوماتیک
  •  قابلیت جابجایی قطعات روی ست و درنتیجه طراحی مدارهای مختلف
  •  قابلیت آموزش تمام plc همچنین ارتقا به سایر plc های برندهای دیگر
  •  آموزش نوع سیم بندی سنسورها و شیرهای برقی
