ست آموزشی مکاترونیک و ربات

(5 رای‌ها)
نویسنده :

این رشته در حقیقت ترکیبی از سه رشته مهندسی مکانیک، الکترونیک و کامپیوتر است که هدف آن ایجاد ارتباط داخلی بین این سه رشته و کنترل پیشرفته سیستم ها از طریق روش های ساده تر، ارزانتر و انعطاف پذیرتر می باشد. دانش آموختگان این رشته باید از طریق سیستم هایی مکانیکی و کنترل الکتریکی و برنامه ریزی آن ها، توانایی ایجاد سیستم هایی پیشرفته را دارا باشند.





  هدف از طراحی و ساخت این سیستم، آموزش برنامه نویسی، الکترونیک، کنترل فازی و نحوه ی عملکرد بازو های صنعتی می باشد. تمامی قسمت های این سیستم به صورت پایه ای طراحی شده اند به گونه ای که از هیچ ماژول آماده ای در آن استفاده نشده است زیرا هدف از ساخت این سیستم آموزش بیسیک برنامه نویسی، کنترل و الکترونیک تا سطح پیشرفته می باشد. لذا دانشجویان با مفاهیم اساسی سروو موتور ها، درایو ها و منطق فازی شبکه آشنا می شوند.

ربات  توسط سیستم کنترل مرکزی (شامل تعدادی برد کنترلی که شامل CPU و ورودی و خروجی و لینکهای ارتباطی اند) و موقعیتهای حرکت ربات توسط  TP، به سیستم داده می شود و با توجه به اینکه ربات فوق یک ربات 5 درجه آزادی می باشد، می تواند به راحتی در جهت های مختلف برای رسیدن به هدف حرکت کند.




مشخصات محصول


نامکدوزن (kg)طول (cm)ارتفاع (cm)

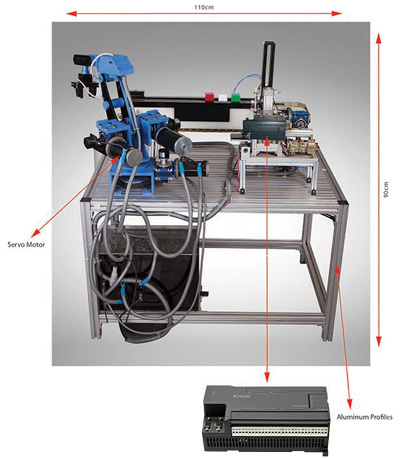

ست مکاترونیک و رباتQV-MEC-R5011090


قطعات، قابلیت ها و ایستگاه های کاری

لیست قطعات :


  • موتور DC 190w
  • موتور DC 250w
  • موتور استپ
  • موتور سروو
  • کنترلر
  • جک پنوماتیک
  • سنسور مگنت
  • نوار نقاله

  • درایور 100V -5A
  • منبع تغذیه سوییچینگ
  • شفت انکودر
  • سنسور نوری
  • TP (teach pendent)
  • نوار نقاله
  • میز آلومینیومی


قابلیت ها :


  • دارای بدنه و پایه های میز آلومینیومی
  • دارای قابلیت تنظیم ارتفاع پایه ها
  • قابلیت حمل آسان توسط چرخ
  • قابلیت قفل شدن چرخ ها
  • توانایی تغییر سایز میز توسط پروفیل آلومینیوم


ایستگاه های کاری :

ایستگاه تغذیه و توزيع

ایستگاه نوار نقاله

ایستگاه انتقال دهنده (ربات)

ایستگاه پرس
